Vous envisagez d’installer une nouvelle plaque à induction 3 fils chez vous, mais vous ne savez pas par où commencer ? Pas de panique ! Dans ce guide complet, je vous accompagne étape par étape pour réaliser le branchement en toute sécurité et simplicité.
Prérequis et sécurité avant le branchement
Avant de vous lancer dans le branchement de votre plaque à induction 3 fils, il est essentiel de bien vous préparer. Une bonne préparation vous assure non seulement une installation réussie, mais aussi une sécurité optimale lors de la manipulation des circuits électriques.
Respecter les normes de sécurité vous permettra de travailler sereinement et d’éviter les risques inutiles.
Équipements et outils nécessaires
Pour réaliser le branchement, vous aurez besoin de quelques outils indispensables :
- Un tournevis isolé
- Des pinces coupantes et à dénuder
- Un multimètre pour vérifier la tension
- Des gants isolants pour votre sécurité
- Des connecteurs de qualité
Il est important d’utiliser du matériel de qualité pour garantir un résultat optimal. Vous pouvez vous procurer ces outils dans des boutiques spécialisées en électricité ou dans des magasins engagés dans une démarche éthique et durable.
Règles de sécurité essentielles à respecter
Avant toute manipulation, assurez-vous de couper le courant au niveau du disjoncteur général pour éviter tout risque d’électrocution. Portez des gants isolants et utilisez des outils adaptés pour travailler en toute sécurité.
N’oubliez pas que l’électricité présente des risques sérieux : prenez donc le temps nécessaire et n’hésitez pas à demander de l’aide en cas de doute.

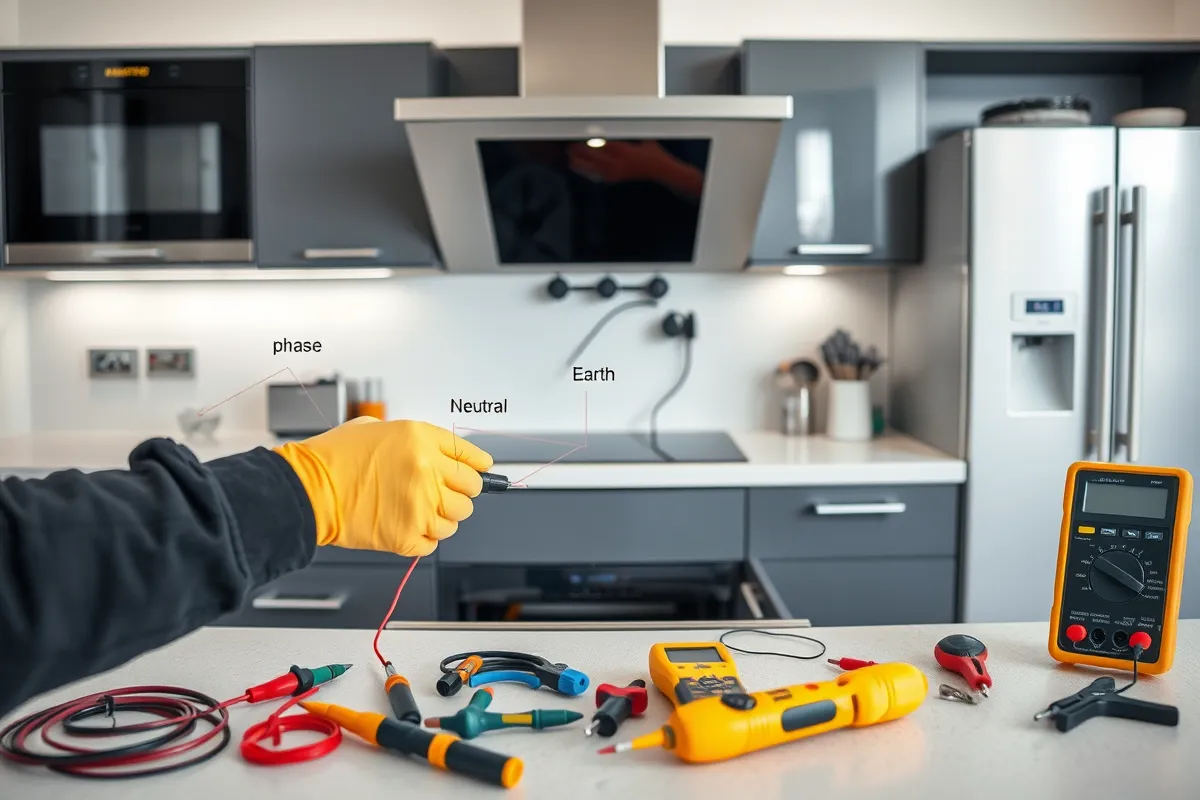

Identification des 3 fils : phase, neutre et terre
Avant de procéder au raccordement, il est crucial de bien identifier les trois fils de votre plaque à induction :
- La phase (fil marron ou noir) : elle transporte le courant électrique.
- Le neutre (fil bleu) : il assure le retour du courant.
- La terre (fil vert et jaune) : elle garantit la sécurité en cas de défaut électrique.
Pour reconnaître facilement ces fils, fiez-vous aux codes couleurs normalisés et aux marquages éventuels sur les câbles. Ne les confondez pas, car un mauvais branchement peut entraîner des dysfonctionnements ou des risques pour votre sécurité.
Différence entre branchement 3 fils et 4 fils
Le branchement à 3 fils est courant pour les installations monophasées domestiques, comprenant la phase, le neutre et la terre. Le branchement à 4 fils est utilisé pour les installations triphasées, avec deux phases, un neutre et une terre. Si vous remplacez une plaque 4 fils par une 3 fils, assurez-vous d’adapter le branchement en vérifiant la compatibilité avec votre installation électrique existante. Il peut être nécessaire de consulter un professionnel pour effectuer les ajustements nécessaires.

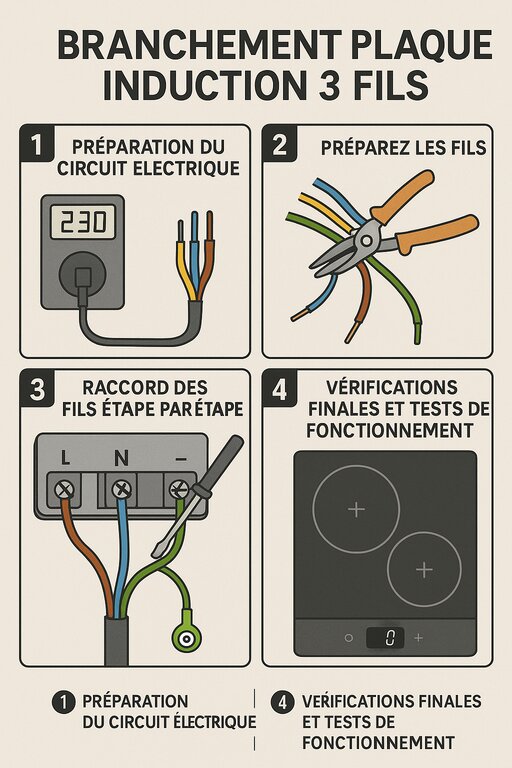

Étapes détaillées du branchement plaque induction 3 fils
Passons maintenant aux étapes concrètes du branchement. Suivez attentivement chaque instruction pour une installation réussie en toute sécurité. La méthode et la précision sont essentielles pour éviter les erreurs.
Préparation du circuit électrique
Avant de brancher votre plaque à induction, commencez par vérifier votre circuit électrique. Assurez-vous que la tension est adaptée (généralement 230 V en monophasé) et que l’état des câbles est correct. Inspectez les connexions existantes et remplacez les câbles usés ou endommagés. Vérifiez également que votre installation est compatible avec la puissance de votre plaque à induction. Si nécessaire, adaptez votre circuit ou envisagez de faire appel à un professionnel.
Raccordement des fils étape par étape
Voici comment procéder au raccordement :
- Préparez les fils : dénudez délicatement environ 1 cm d’isolation à l’extrémité de chaque fil.
- Raccordez le fil de phase (marron ou noir) au bornier correspondant sur la plaque à induction, généralement repéré par la lettre « L ».
- Connectez le neutre (bleu) au bornier marqué « N ».
- Fixez la terre (vert et jaune) à la borne de mise à la terre, souvent symbolisée par un signe spécifique.
- Serrez bien chaque connexion pour assurer un contact optimal.
Conseil : veillez à ce qu’aucun fil dénudé ne dépasse des borniers pour éviter tout court-circuit. Prenez votre temps et vérifiez chaque connexion avant de passer à la suivante.
Vérifications finales et tests de fonctionnement
Une fois le branchement terminé, revisitez chaque étape pour vous assurer que tout est correctement connecté. Remettez le courant et observez si la plaque s’allume sans afficher de messages d’erreur. Effectuez un test en chauffant une petite quantité d’eau pour vérifier le bon fonctionnement. Soyez attentif aux signes inhabituels et, en cas de doute, coupez immédiatement le courant.
Normes électriques et circuit dédié
Respecter les normes électriques est indispensable pour votre sécurité et pour être en conformité avec la législation. Un circuit dédié est souvent requis pour les plaques à induction.
Respect de la norme NF C 15-100
La norme NF C 15-100 est la référence en matière d’installations électriques basse tension en France. Elle définit les règles à respecter pour assurer la sécurité des personnes et des biens. Concernant les plaques à induction, la norme impose :
- Un circuit électrique dédié avec un disjoncteur de 32 A.
- Une section de câble appropriée, généralement de 6 mm².
- Une protection différentielle adaptée.
En cas de doute sur la conformité de votre installation, il est fortement recommandé de consulter un électricien professionnel qui saura vous orienter.
Caractéristiques du disjoncteur et des câbles
Pour une plaque à induction, le disjoncteur doit être de 32 A, et les câbles utilisés doivent avoir une section de 6 mm². Un disjoncteur ou des câbles inadaptés peuvent entraîner une surchauffe, des coupures fréquentes, ou pire, un incendie. Il est donc essentiel de choisir des équipements conformes aux normes pour assurer la sécurité et le bon fonctionnement de votre installation.
Raccordement au tableau électrique
Le raccordement au tableau électrique est une étape cruciale pour garantir une distribution électrique sécurisée et efficace. Une connexion correcte assure que votre plaque à induction fonctionne de manière optimale sans perturber le reste de votre installation électrique.
Protection adaptée pour votre plaque induction
Il est indispensable d’équiper votre circuit d’une protection adaptée, comme un disjoncteur différentiel 30 mA, pour détecter les fuites de courant. En cas de surtension ou de court-circuit, ces dispositifs protègent votre installation et préviennent les risques d’électrocution ou d’incendie. Choisissez des équipements de qualité pour une protection optimale.
Section de câble recommandée selon la puissance
La section du câble doit être choisie en fonction de la puissance de votre plaque à induction :
| Puissance de la plaque | Section de câble recommandée |
|---|---|
| Jusqu’à 4500 W | 6 mm² |
| Entre 4500 W et 7000 W | 10 mm² |
| Au-delà de 7000 W | 16 mm² |
Une section de câble inadaptée peut provoquer une surchauffe et endommager votre installation. Assurez-vous de respecter ces recommandations pour une utilisation en toute sécurité.
À éviter lors du branchement
Parmi les erreurs fréquentes, on retrouve le mauvais raccordement des fils, l’oubli de couper le courant ou l’utilisation d’un matériel inadapté. Une amie a récemment branché sa plaque sans vérifier la section des câbles, ce qui a causé une panne majeure. Soyez vigilant et relisez chaque étape pour éviter ces désagréments.
Quand faire appel à un électricien professionnel ?
Si votre installation est ancienne, si vous ressentez des doutes techniques ou si vous constatez des anomalies, il est prudent de faire appel à un électricien professionnel. Cela vous garantit une installation conforme, sécurisée et réalisée dans les règles de l’art.
FAQ
Puis-je brancher une plaque à induction sur une prise classique ?
Il est possible de brancher un réchaud à induction portable sur une prise de courant normale. Cependant, pour une plaque à induction fixe, il est préférable d’utiliser une prise dédiée de 32 A afin d’assurer une utilisation optimale et sécurisée. Veillez à ce que votre installation électrique supporte la puissance requise.
Quelle est la section de câble recommandée pour une plaque à induction ?
Pour les plaques de cuisson, y compris les plaques à induction, il est recommandé de brancher le circuit sous un disjoncteur de 32 A avec des fils d’une section de 6 mm². Cette norme assure la sécurité et la performance de votre installation.
Quel type de câble utiliser pour une plaque à induction en triphasé ?
Pour une plaque à induction en triphasé 380 V, utilisez un câble de section 4 mm² avec un disjoncteur de 25 A. Ce câble comporte généralement 5 fils. Pour une installation monophasée en 220 V, optez pour une section de 6 mm² avec un disjoncteur de 32 A. En triphasé 220 V, un câble de 4 mm² avec 4 fils et un dis
