Bienvenue dans ce guide complet sur le branchement d’un détecteur de mouvement 4 fils. Que vous soyez un bricoleur débutant ou expérimenté, ce tutoriel vous accompagnera pas à pas pour une installation réussie. Suivez nos instructions détaillées pour assurer la sécurité et l’efficacité de votre dispositif.
Voici une petite vidéo explicative :
Préparation du branchement
Une bonne préparation est essentielle pour garantir une installation sécurisée et efficace de votre détecteur de mouvement. Avant de commencer, il est important de rassembler les outils nécessaires et de prendre quelques précautions.
Outils nécessaires et précautions de sécurité
Assurez-vous de disposer des outils suivants : tournevis, pince à dénuder, testeur de tension et des dominos si nécessaire.
N’oubliez pas de couper l’alimentation électrique au disjoncteur principal pour éviter tout risque d’électrocution.
Choix de l’emplacement idéal
Sélectionnez un emplacement stratégique pour installer votre détecteur. Il doit couvrir la zone de passage souhaitée sans obstruction. Un bon emplacement optimise la performance du dispositif en détectant efficacement les mouvements.

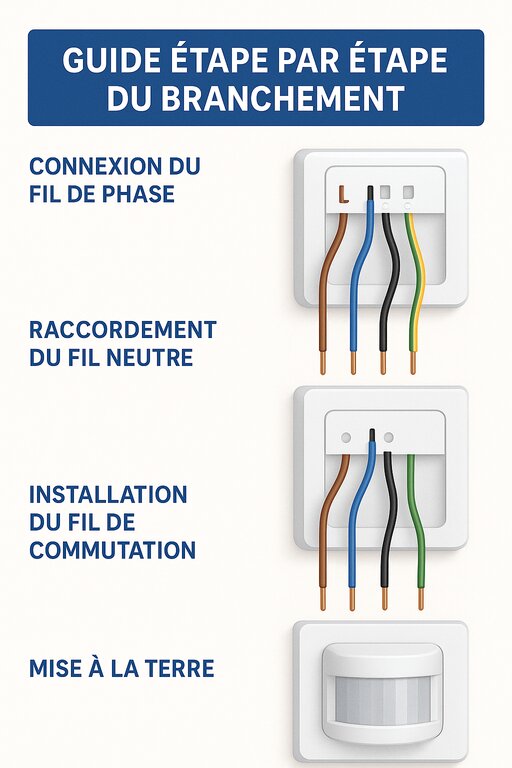

Guide étape par étape du branchement
Suivez ces instructions détaillées pour réaliser le branchement de votre détecteur de mouvement 4 fils en toute sécurité.
Connexion du fil de phase
Commencez par raccorder le fil de phase (généralement de couleur marron ou rouge) à la borne « L » du détecteur. Cette connexion alimente le détecteur en électricité.
Raccordement du fil neutre
Connectez le fil neutre (généralement bleu) à la borne correspondante du détecteur. Cette étape est cruciale pour assurer le bon fonctionnement de l’appareil.
Installation du fil de commutation
Branchez le fil de commutation (souvent de couleur noire ou orange) à la borne marquée d’une flèche ou « Load ». Ce fil reliera le détecteur à votre charge, comme une lampe.
Mise à la terre
N’oubliez pas de connecter le fil de terre (vert et jaune) à la borne de terre du détecteur. Cette connexion est indispensable pour garantir la sécurité de votre installation.
Schéma de câblage détaillé
Un schéma de câblage permet de visualiser clairement les connexions à réaliser, facilitant ainsi le branchement.
Interprétation du schéma
Le schéma illustre les points de connexion entre les fils et les bornes du détecteur. Suivez-le attentivement pour éviter les erreurs.
Variantes selon les modèles
Certains détecteurs peuvent présenter des différences. Référez-vous toujours à la notice fournie avec votre appareil pour des instructions spécifiques.
Comprendre le détecteur de mouvement 4 fils
Un détecteur de mouvement 4 fils est un dispositif qui détecte les mouvements et active un circuit électrique. Il est largement utilisé pour l’éclairage automatique et les systèmes de sécurité. Comprendre son fonctionnement est essentiel pour une installation réussie.
Fonctionnement et avantages
Le détecteur capte les mouvements grâce à un capteur infrarouge. Lorsqu’il détecte un déplacement, il active le circuit électrique, allumant ainsi une lampe ou un autre appareil. Cela offre des avantages en matière de sécurité et permet de réaliser des économies d’énergie.
Identification des fils et leur rôle
Les quatre fils du détecteur ont des fonctions spécifiques : la phase (alimentation), le neutre (retour du courant), la terre (sécurité) et le retour de lampe (activation de la charge). Identifiez-les grâce aux codes couleur ou aux marquages pour un branchement correct.
Astuces d’un pro pour une installation réussie
Fort de mon expérience, voici quelques conseils pour optimiser votre installation : ajustez la sensibilité du détecteur en fonction de l’environnement, testez le fonctionnement avant de finaliser le montage et paramétrez la temporisation pour maximiser les économies d’énergie.
Dépannage et résolution des problèmes courants
Si vous rencontrez des problèmes, vérifiez les branchements pour détecter d’éventuelles erreurs. Un mauvais raccordement est souvent à l’origine des dysfonctionnements. Un entretien régulier, comme le nettoyage du capteur, prolongera la durée de vie de votre détecteur.
FAQ
Comment brancher un détecteur de mouvement ?
Pour brancher un détecteur de mouvement, reliez le fil de phase à la borne identifiée par « L » ou « phase ». Connectez le fil de la lampe à la borne indiquée par une flèche. Enfin, assurez-vous de raccorder le neutre au détecteur en utilisant un domino si nécessaire.
De combien de fils un détecteur de mouvement a-t-il besoin ?
Un détecteur de mouvement standard nécessite quatre fils : deux pour l’alimentation en 12 V CC (phase et neutre) et deux pour le signal de mouvement (retour de lampe et terre). Cette configuration permet un fonctionnement optimal du système de sécurité.
Avec ce guide, vous êtes désormais prêt à installer votre détecteur de mouvement 4 fils en toute confiance. N’hésitez pas à partager vos réalisations et à consulter nos autres articles pour plus de conseils.
